增量編碼器

2420

小型設備的理想選擇 堅固的軸承結構 適應性強

尺寸Ø24毫米 1.024 ppr增量 空心軸*大6毫米，盲孔





*狹窄安裝空間的理想選擇：光學微型編碼器。

帶有光學傳感器技術的2400/2420增量式微型編碼器每轉可提供高達1024個脈沖的分辨率。
這些編碼器的直徑*為24 mm，特別適合在狹窄的空間中使用。

機械
尺寸	Ø24毫米
軸類型	4毫米空心軸，盲孔 6毫米空心軸，盲孔
法蘭型	Ø24.00毫米
工作溫度	-20°C到+85°C
防護等級	IP50  IP64  IP65
連接數	軸向電纜 徑向電纜
zui高 速度	12.000分鐘-1
重量	60克

電的
掃描	光學的
*大分辨率	1.024 ppr增量
電源電壓	5 ... 24 V直流 8 ... 30 V直流
介面	推拉



可靠

• 堅固的軸承結構
• 多次夾緊使電纜出口具有較高的應變去除能力
• 耐短路輸出

多才多藝

• 非常適合在小型設備中使用
• 符合EN 50121鐵路標準的認證要求

M12連接器插頭

現場有線連接器

公連接器5針

05.BMSWS 8151-8.5

M12連接器插頭

現場有線連接器

公連接器5針

05.BMSWS 8251-8.5

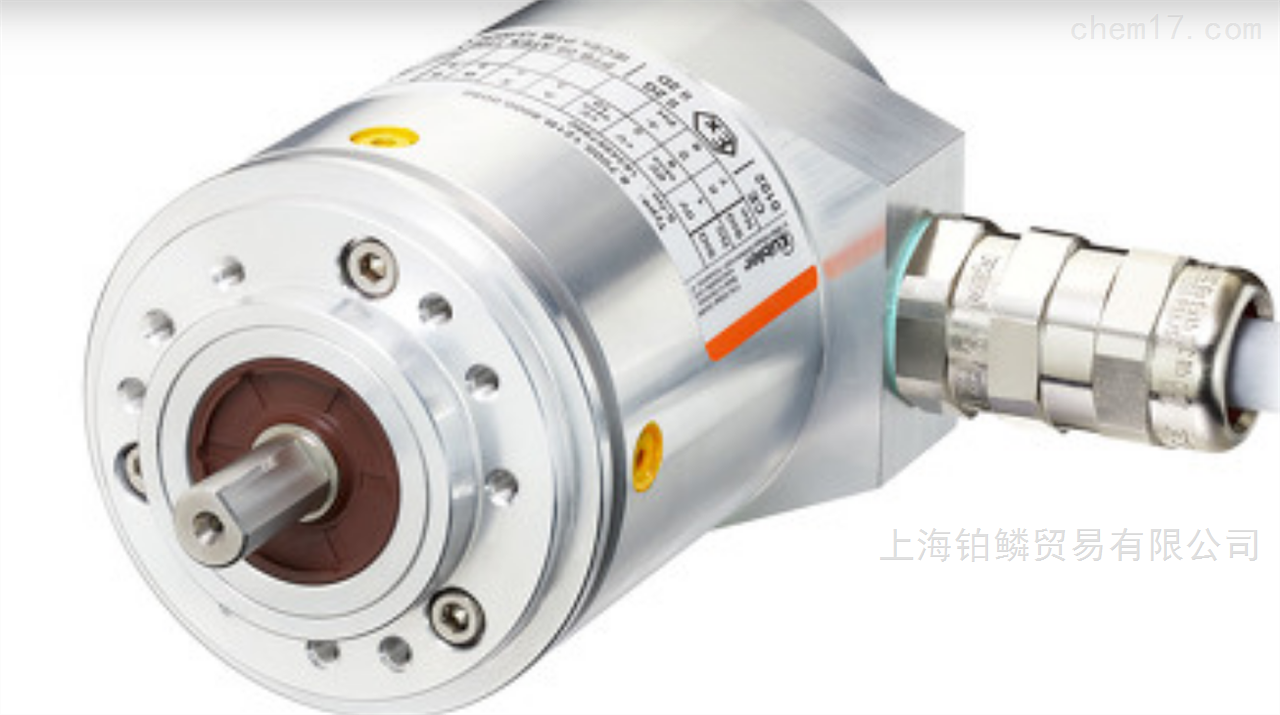

增量編碼器

森迪克斯7020

耐壓外殼 也適用于海域 特別有彈性

尺寸Ø70毫米 增量5.000 ppr 空心軸*大14 mm，盲孔







防爆：編碼器通過ATEX / IECEx認證。

Sendix 7000/7020增量式編碼器在緊湊的70毫米外殼中（由耐海水腐蝕的鋁制成）提供防爆保護。這些抗沖擊和抗振動的編碼器可靈活運行，分辨率高達每轉5000個脈沖，并提供軸向和徑向電纜出口。

機械
尺寸	Ø70毫米
軸類型	12毫米空心軸，盲孔 14毫米空心軸，盲孔
法蘭型	Ø65.00毫米 Ø70.00毫米
工作溫度	-40°C到+60°C
防護等級	IP67
連接數	軸向電纜 徑向電纜
zui高 速度	3.000分鐘-1
重量	1500克

電的
掃描	光學的
*大分辨率	增量5.000 ppr
電源電壓	5 V直流 5 ... 30 V直流 10 ... 30 V直流
介面	推挽式 TTL / RS422



緊湊**

• 可以在有限的安裝空間內安裝。
• 安裝深度小，直徑70毫米。
• 緊湊的軸向或徑向電纜出口。
• 可用于海事應用–外殼和法蘭由耐海水鋁制成。
• 即使在日常惡劣的日常使用中也保持無泄漏，并提供針對現場故障的高度防護（IP67防護）。

防爆防護

• 鍵入“防火外殼”。
• 具有歐盟型式檢驗證書的ATEX。
• 具有合格證書（CoC）的IECEx。
