監控原理
　　兩個測量通道均*立地采用脈沖間隔測量原理測量轉速（頻率、流速、速度等），**測量時間可選。儀器能夠快速響應并且測量結果穩定，因為可能的輸入信號頻率波動可通過**測量時間設定去除。儀表的縮放功能使得顯示結果可適應不同的度量單位和小數點的位置。對兩路測量信號進行比較運算，即可確定速率、百分率或差率。

標準功能
□　同步測量1 或2 個通道信號，對測量值進行比較運算
□　5 位LED 顯示，工程單位m/min 和*可切換
□　顯示和保持測量值和限值（MAX/MIN）
□　2 路頻率信號輸入可*立編程
□　儀器面板覆蓋保護膜。

可選功能
□　模擬量輸出，量程可調
□　2 個報警輸出可*立編程設定，響應特性可調。
□　串行數據通訊接口

技術數據

□　測量精度　0.005* ± 1 個*后數據位
□　顯示
■　**率M（通道M ； **率B （通道B）； 比率M/B ； 差率M-B 和百分率M-B/B
■　5 位LED 顯示（差率4 位加一個標志位），小數點和零位可編程設定
□　顯示保持　通過外部信號（DC 或繼電器）可保持*后顯示的測量值，而報警點和模擬輸出不受影響。
□　限值保持　利用觸摸鍵盤可調出和顯示MAX/MIN 值
□　外控顯示　通過編程設定，可利用外部信號切換兩個通道的顯示
□　信號輸入　適用于各種類型傳感器。例如：接近傳感器、霍爾傳感器、光電傳感器以及脈沖輸出型體積或流量變送器等。輸入頻率為100 kHz 以內。傳感器電源12 V/60mA，或8V（820 歐姆負載）
□　報警輸出　2 個設定點，每個設定點驅動一個繼電器接點(SPDT)，接點容量AC250V/1A/100W，阻性負載。每個設定點可對報警值和報警特性*立編程，如切換差、啟動階段的觸發方式(>或< 設定值)。可編程啟動方式可由外部接點控制，并持續一個可編程的時間段(*大可達999S)。報警輸出由LED 指示。
□　模擬輸出　編程選定一個測量值的模擬量輸出（5 種測量值之一，與現地顯示值無關），輸出量可根據需要較準。輸出信號為10V 或20mA，分辨率12 bit。
□　信號接口　RS485 或RS232 串行通訊接口
□　供電電源　230 V 或115V AC，可選24 V DC/AC，功耗3 W
□　環境溫度　0 ~ + 45 ℃
□　外形尺寸
■　面板安裝型C124. 1： 96 X 48 DIN, 厚125 mm, 插拔式接線端，14 mm LED 顯示
■　歐洲卡安裝型E124. 1：適合19″安裝插口，高132 mm，寬40.4 mm，8 mm LED 顯示，32 針插接口符合DIN 41612

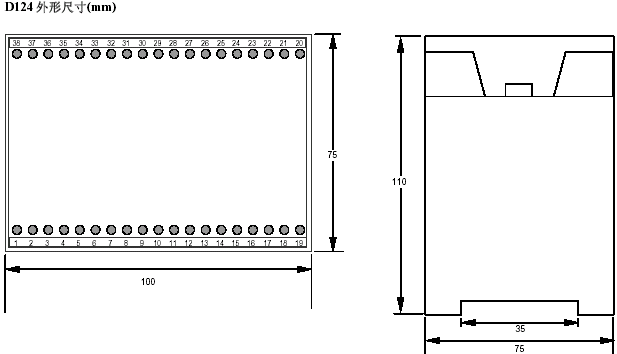

■　導軌安裝型D124. 1：適合35 mm DIN 導軌，L x W x H = 110 x 75 x 110，14 mm LED 顯示，IP 65 防護可選

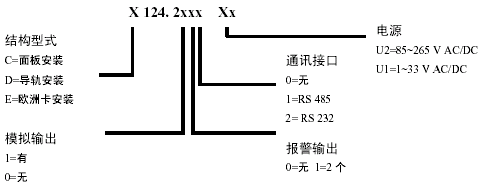

選型

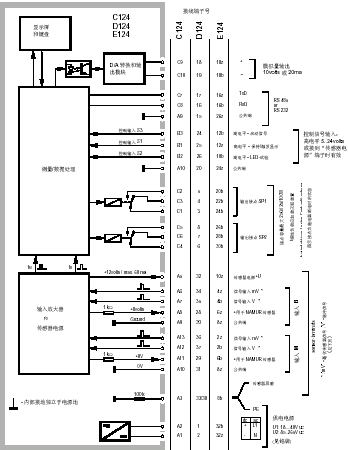

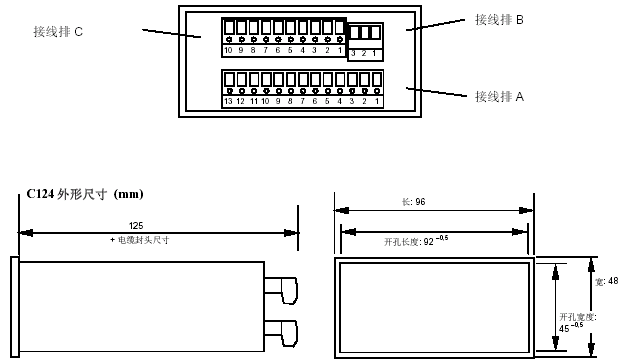

C124.1 接線排布置圖

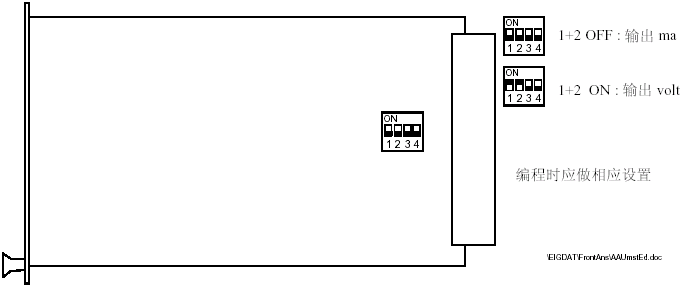

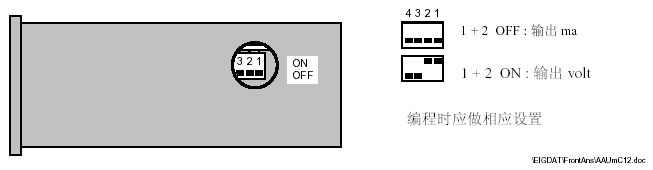

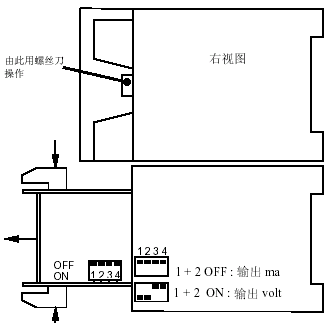

輸出模式的設置：
“C..”系列

“E..”系列

“D..”系列 1. 打開蓋板前，應*先關斷電源用用然后用螺絲刀從右側打開板。 2. 緊握接線排，將轉速監控器從儀表箱中拉出3 cm，即可見到DIP 開關。 3. 將DIP 開關設置為相應的模式。 4. 將儀表重新裝回儀表箱。 5. 編程時做相應設置。

注: 本圖包括所有接線端子，某些端子因功能不具備而空置

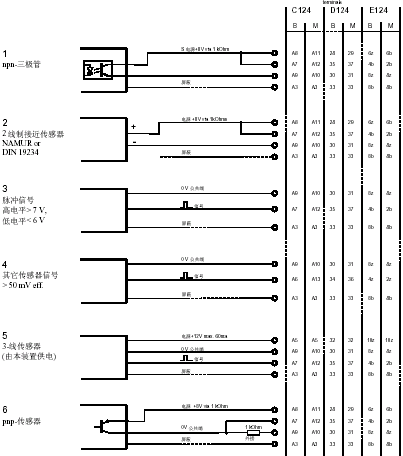

傳感器信號輸入B 和M

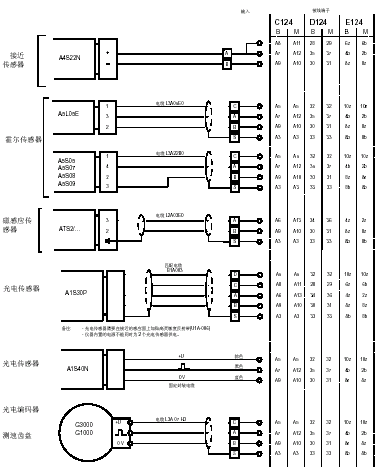

選用BRAUN 傳感器的接線圖
